返回首页| English version한글 판
  铜冶炼-P-S转炉镁铬砖  》

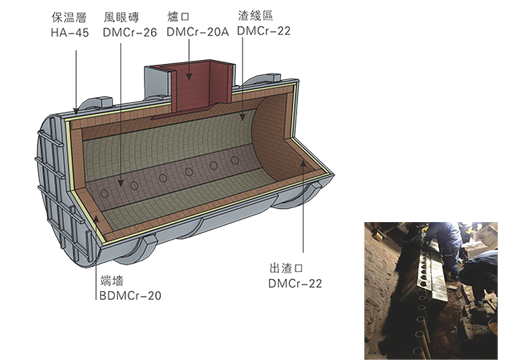

P-S转炉内衬的易损部位主要是风眼层、风眼砖、炉口和端墙、渣线等部位。尤其是风眼层,使用条件最为苛刻,也是最易磨损的部位。解决风眼层、风眼砖用耐火材料的使用寿命,可以大幅度地提高转炉炉龄。转炉用耐火材料的消耗在有色金属的火法冶金中所占比例最大。这些关键部位的镁铬砖均真空压力浸盐处理。

指标

化学成分

显气孔率AP(%)

体密BD
(g/cm3)≥

常温耐压强度CCS
(mpa)≥

0.2MPa荷重软化开始温度(℃)≥

热度次数1100℃水冷

牌号

MgO(%)≥

SiO2(%)≤

Cr2O3(%)≥

BDMCr-20B
(浸盐)

60

1.6

20

12.5

3.25

70

1720

4

DMCr-20A
(浸盐)

60

1.5

20

12.5

3.28

70

1750

5

DMCr-22
(浸盐)

58

1.4

22

12.0

3.30

70

1750

5

DMCr-26
(浸盐)

53

1.3

26

11.5

3.36

70

1750

6

2020版   辽宁三华耐火集团有限公司   电话:国内(0086)0417-6682080    国外(0086)0417-5875572(0086)0417-5875172
